CHƯƠNG 20: Van tuần tự
Van tuần tự
Có những lúc hai hoặc nhiều xi-lanh cần phải hoạt động theo trình tự đã định. Với hai hoặc nhiều xi-lanh được điều khiển bởi một van định hướng duy nhất, xi-lanh có lực cản thấp nhất luôn hoạt động trước. Nếu bộ truyền động có lực cản nhỏ nhất hoạt động trước trong trình tự, mạch sẽ chạy trơn tru mà không cần van khác.
Khi xi-lanh phải di chuyển trước có lực cản cao nhất, thì điều khiển định hướng duy nhất sẽ không hoạt động. Một van định hướng riêng cho mỗi xi-lanh là một cách để tuần tự một mạch như vậy. Việc cấp điện cho một solenoid sẽ kéo dài xi-lanh đầu tiên. Khi xi-lanh đầu tiên tiếp xúc với công tắc giới hạn, nó sẽ cấp điện cho solenoid thứ hai, khiến xi-lanh tiếp theo hoạt động. Với loại mạch tuần tự này, xi-lanh đầu tiên có thể mất lực giữ khi van định hướng thứ hai dịch chuyển. Có thể cần các van khác để đảm bảo xi-lanh đầu tiên tạo ra và duy trì lực cần thiết trước và trong quá trình hoạt động của xi-lanh thứ hai.
Một cách khác để buộc chất lỏng đi theo đường có lực cản lớn nhất là sử dụng van điều khiển áp suất được gọi là van tuần tự.

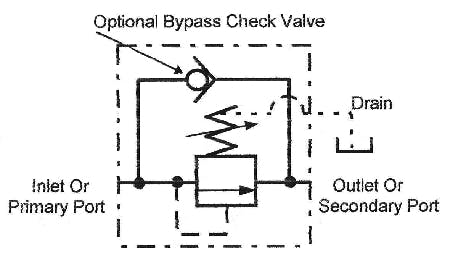

Hình 20-1 cho thấy ký hiệu sơ đồ cho van tuần tự điều khiển bên trong. Ký hiệu van tuần tự tương tự như ký hiệu van xả. Sự khác biệt chính là van tuần tự luôn có đường thoát nước bên ngoài — và thường có van kiểm tra vòng tránh cho dòng chảy ngược.
Hình 20-1. Van tuần tự điều khiển bên trong.

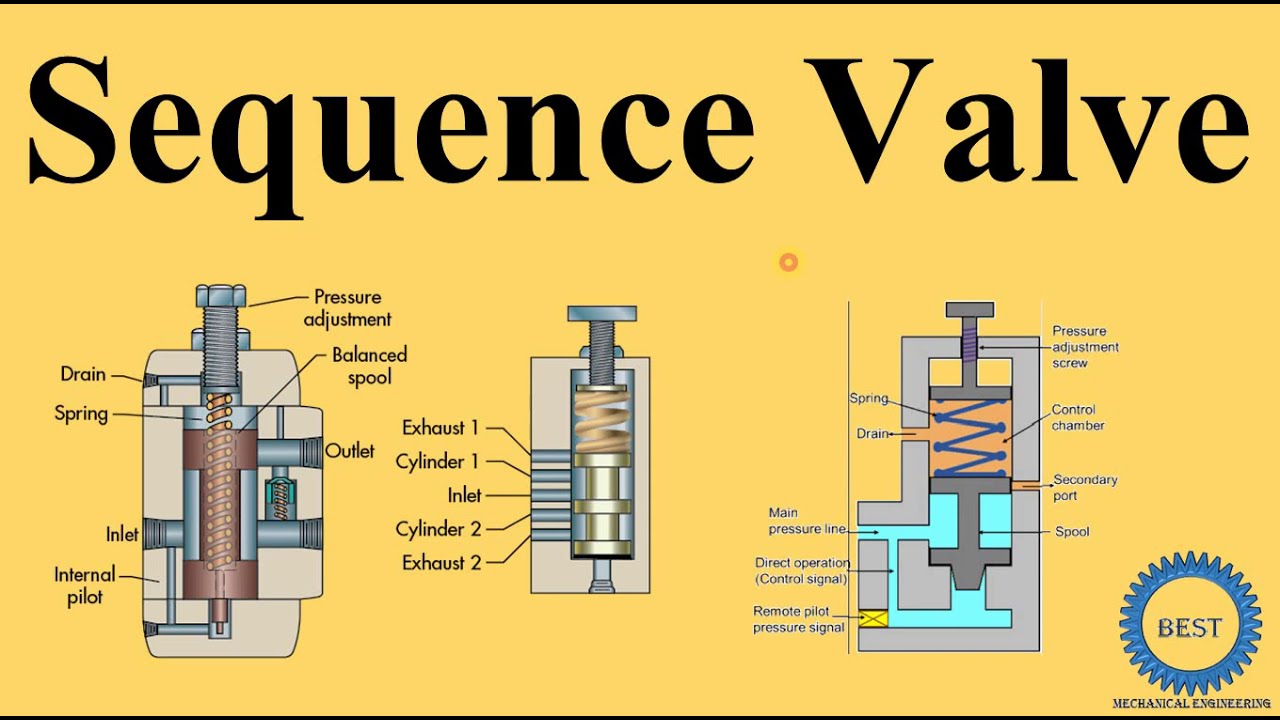

Van tuần tự là van poppet hoặc van con trượt vận hành bằng áp suất, thường đóng, mở ở áp suất cài đặt có thể điều chỉnh. Một số thiết kế sử dụng lò xo tác động trực tiếp lên ống chỉ hoặc poppet, một số khác được vận hành bằng van điều khiển. Van tuần tự luôn có cổng xả bên ngoài để tránh bị kẹt dầu rò rỉ. Chất lỏng bị kẹt làm thay đổi áp suất cài đặt tốt nhất hoặc ngăn van mở ở mức tệ nhất. Đối với khả năng dòng chảy ngược, hãy sử dụng van kiểm tra vòng lặp tích hợp được hiển thị trong ký hiệu.
Van tuần tự có thể được vận hành bằng van điều khiển bên trong như trong Hình 20-1. Đây là cách sắp xếp tiêu chuẩn cho nguồn van điều khiển. Chất lỏng tại cổng vào của van không thể đi qua mạch thứ cấp hoặc cổng ra cho đến khi đạt áp suất cài đặt. Khi đạt áp suất cài đặt, van mở đủ để cho dòng chảy dư thừa của bơm đi qua hoạt động thứ hai.
Mạch chính không bao giờ giảm xuống dưới cài đặt van tuần tự miễn là áp suất chính bằng hoặc lớn hơn cài đặt áp suất tuần tự. Áp suất tại cổng ra của van tuần tự là áp suất cần thiết để vượt qua sức cản trong mạch thứ cấp khi nó không cao hơn cài đặt van xả hoặc bộ bù áp suất.

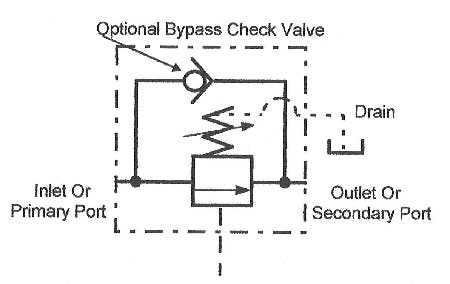

Hình 20-2 minh họa ký hiệu cho van tuần tự điều khiển bên ngoài. Trong một số mạch, tín hiệu điều khiển để mở van đến từ một nguồn khác ngoài đường ống cấp cho van. Van tuần tự điều khiển điều khiển bên ngoài mở và cho phép dòng chảy khi hoạt động từ xa đạt đến một áp suất nhất định.
Hình 20-2. Van tuần tự điều khiển bên ngoài
Van tuần tự tạo ra nhiệt trong hệ thống thủy lực. Với cài đặt áp suất là 800 psi và điện trở trong mạch thứ cấp là 150 psi, có sự sụt áp 650 psi trên van. Sự sụt áp này tạo ra nhiệt, vì năng lượng của nó không tạo ra công hữu ích. Hầu hết các mạch tuần tự đều cần bộ trao đổi nhiệt, đặc biệt là khi chúng tuần hoàn nhanh.
Nhiều máy cũ sử dụng mạch tuần tự vì vào thời điểm chúng được thiết kế, người ta chưa hiểu rõ về các điều khiển điện. Mạch tuần tự không đáng tin cậy và khó thiết lập và bảo trì. Một số mạch cũ có một van một chiều và tối đa sáu van tuần tự. Với nhiều điều chỉnh như vậy, rất khó để duy trì chu trình hoạt động nhất quán.
Một vấn đề tiềm ẩn khác với mạch van tuần tự là không thể đảm bảo vị trí bộ truyền động. Khi van tuần tự dịch chuyển, điều chắc chắn duy nhất là áp suất đã đạt đến một mức nhất định. Áp suất tích tụ có thể là do xi lanh bị hỏng hoặc bị chết máy hoặc đường ống bị gấp khúc. Khi cần xác định vị trí chính xác của bộ truyền động, hãy luôn sử dụng công tắc giới hạn hoặc van giới hạn. Khi chỉ cần biết áp suất đã tăng, van tuần tự trong đường ống sẽ giữ chất lỏng từ hành động tiếp theo cho đến khi công tắc giới hạn được tiếp xúc và áp suất tăng lên.

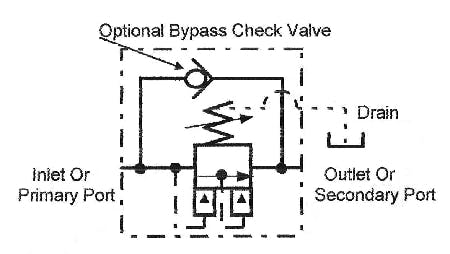

Hình 20-3 cho thấy ký hiệu của van tuần tự kick-down. Hoạt động của nó khác với van tuần tự thông thường. Sau khi van tuần tự kick-down đạt đến áp suất cài đặt, dòng chảy đi qua không bị hạn chế. Áp suất có thể phải đạt 900 psi trước khi dòng chảy đi qua van, nhưng khi nó bắt đầu đi qua, van tuần tự kick-down sẽ mở hoàn toàn. Áp suất giảm hơn 50 psi trên van tuần tự kick-down sẽ giữ cho van mở hoàn toàn. (Lưu ý rằng van tuần tự kick-down tạo ra ít nhiệt hơn, nhưng không giữ áp suất trên mạch chính.)
Hình 20-3. Van tuần tự hạ xuống.
